Analyseur Réseau Vectoriel TinyVNA Hugen 50kHz-6.3GHz

Analyseur Réseau Vectoriel TinyVNA Hugen 50kHz-6.3GHz

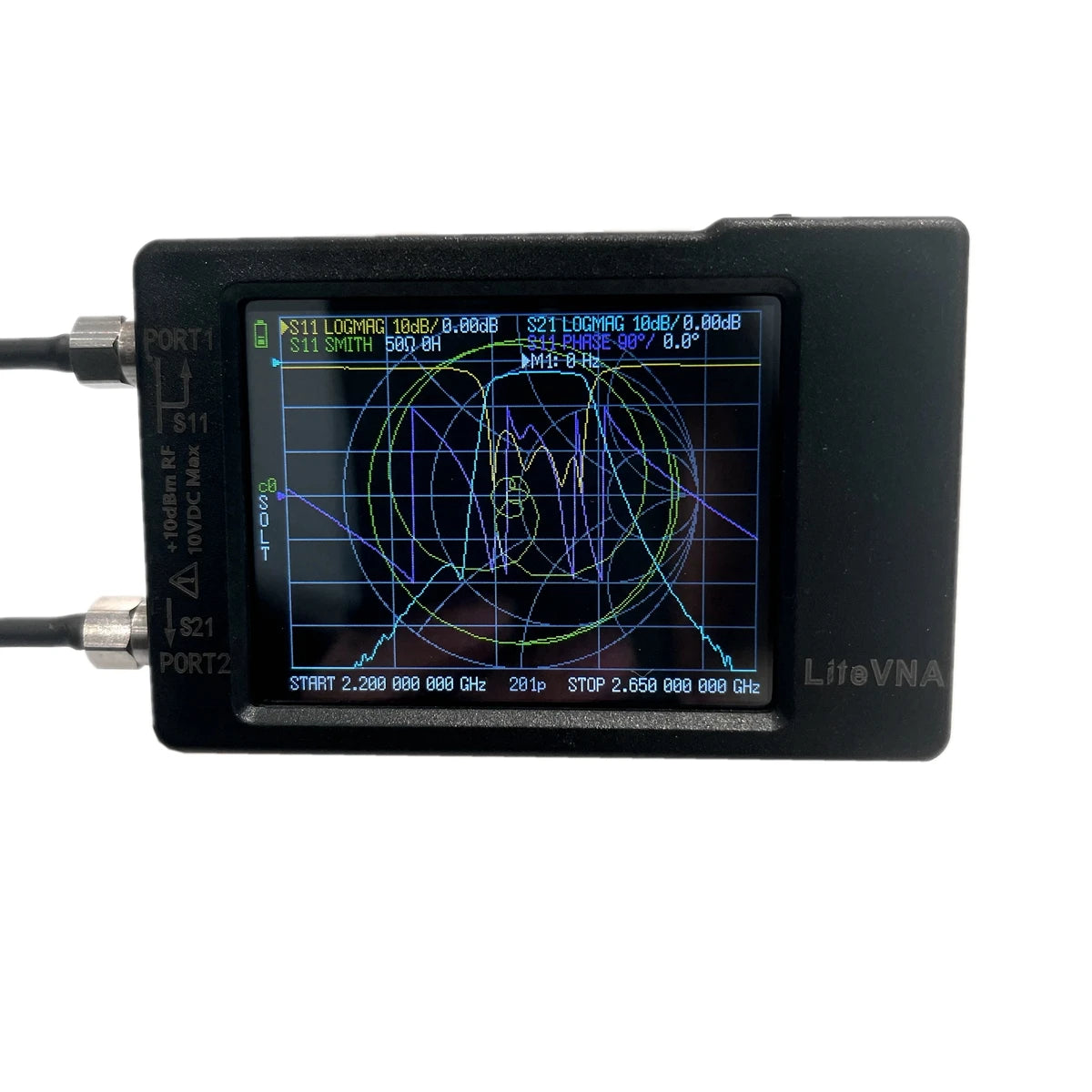

Le TinyVNA LiteVNA 64 est un analyseur de réseau vectoriel (VNA) de la marque NanoVNA-Hugen, conçu pour offrir des performances exceptionnelles dans un format compact. Voici un résumé des points clés de ce produit :

Caractéristiques principales :

• Plage de fréquence : 50 kHz à 6,3 GHz, couvrant une large gamme d'applications, notamment pour l'analyse d'antennes, la vérification des circuits HF, VHF et UHF.

• Plage dynamique du système : Plus de 70 dB pour les fréquences inférieures à 3 GHz et plus de 50 dB pour les fréquences supérieures à 3 GHz.

• Interface : Connexion USB, facilitant l'intégration avec des appareils externes pour des analyses approfondies.

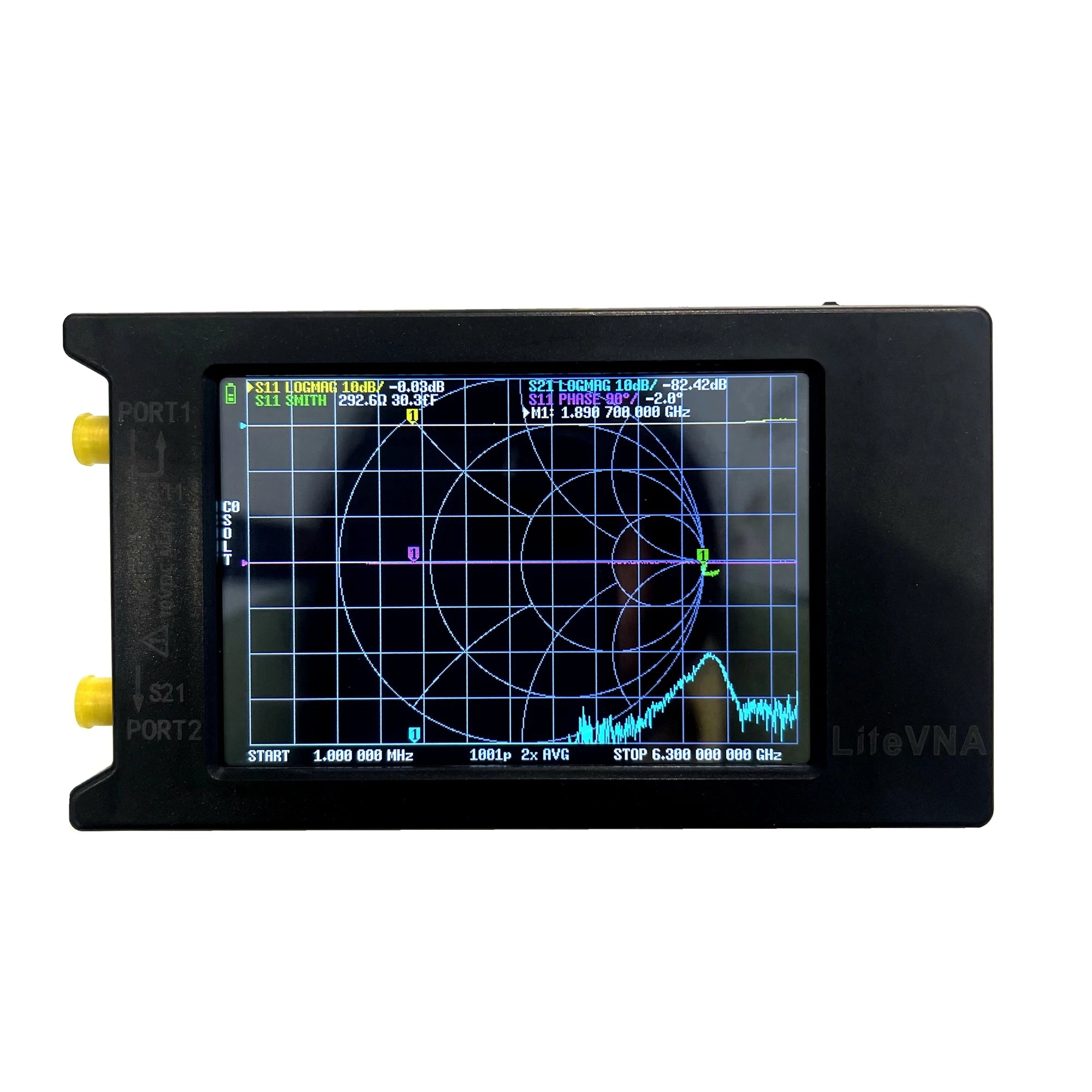

• Écran : LCD TFT de 4 pouces (480 x 320 pixels) pour une visualisation claire des résultats.

• Dimensions compactes : Idéal pour des mesures sur le terrain.

• Performance améliorée : Meilleure stabilité de fréquence (<0,5 ppm) et faible niveau de bruit (-89 dBm et moins).

• Batterie : Li-polymère 3,7 V 2000 mAh, offrant une autonomie suffisante pour des mesures prolongées.

Applications :

• Analyse d'antennes pour des tests de radio amateur et IoT.

• Vérification des circuits HF, VHF et UHF, y compris pour les fréquences jusqu'à 6,3 GHz, ce qui permet d'utiliser cet outil pour des tests Wi-Fi à 5,8 GHz et des transmissions d'images.

Améliorations de la version :

• Version 0.3.2 mise à jour pour réduire les interférences et améliorer les performances globales.

• Nouveau design pour une réduction significative du bruit de fond lors de l’utilisation d'une alimentation externe.

• Meilleure vitesse de numérisation et plus de points de numérisation pour des mesures plus détaillées.

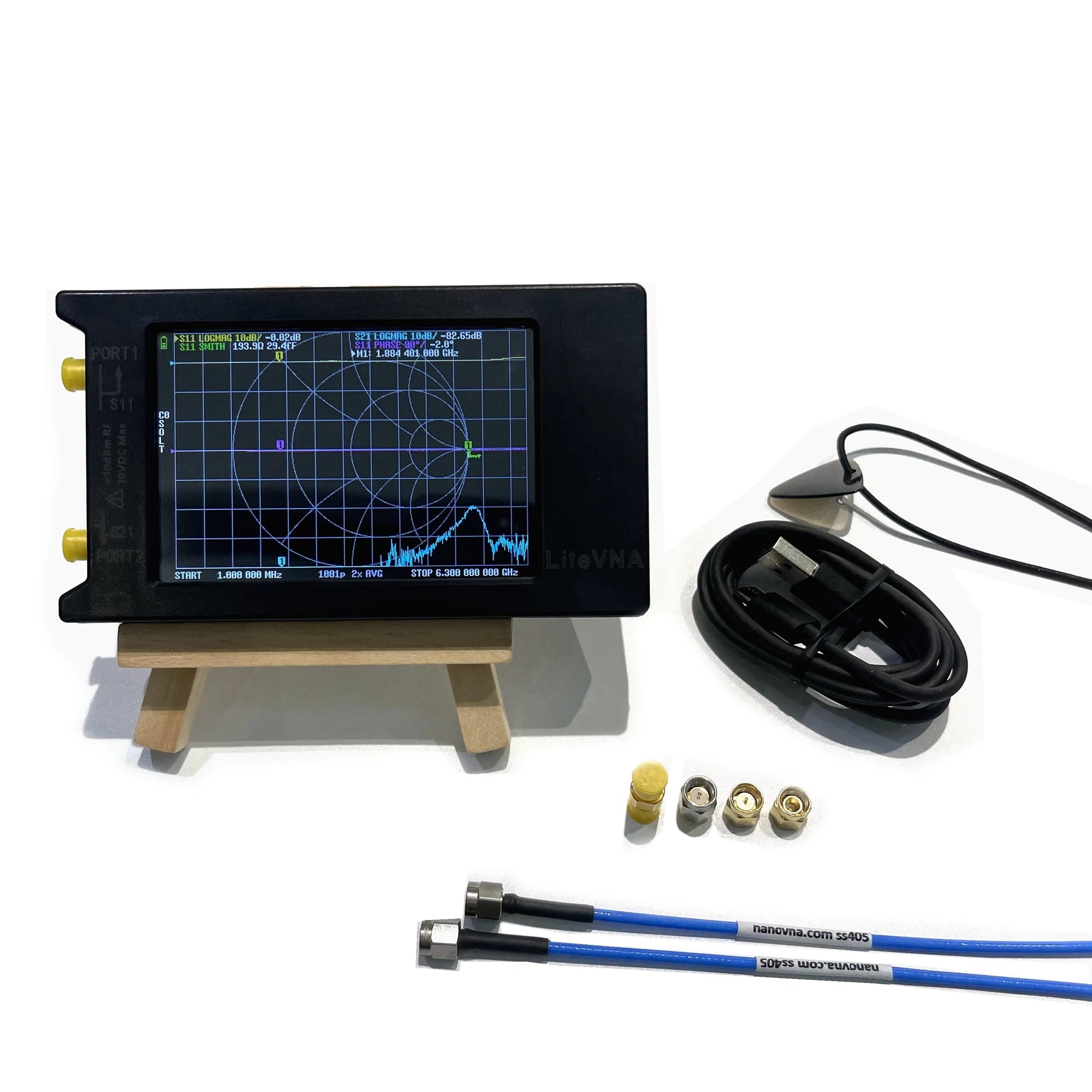

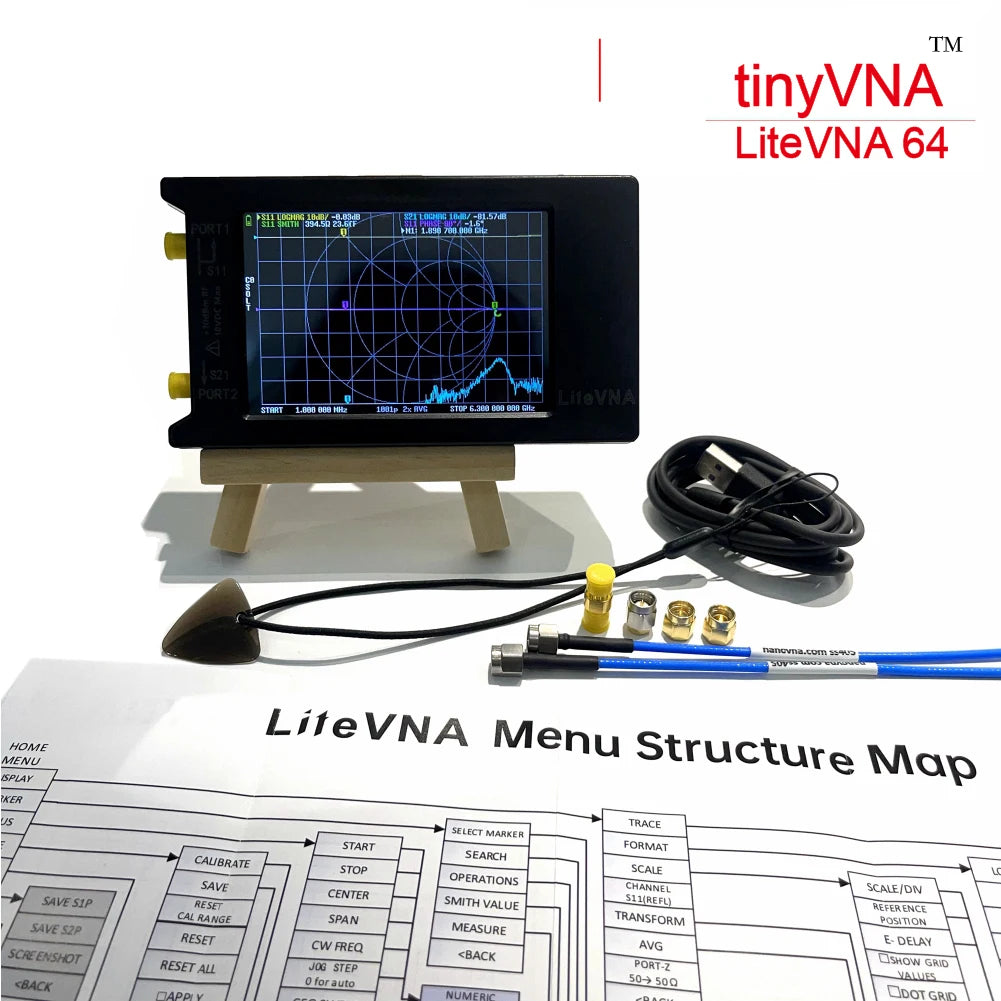

Contenu de l'emballage :

• Hôte (avec batterie de 2000 mAh, écran 4" x 1)

• Câble USB Type-C x 1

• Câble RF SMA mâle vers mâle de 30 cm x 2

• Kits d'étalonnage SMA (ouvert, court, charge) x 1

• Connecteur SMA femelle à femelle x 1

Avantages :

• Portabilité : Compact et léger, idéal pour les tests sur le terrain.

• Accessibilité : Offre des performances proches de celles de modèles haut de gamme, comme le Rohde & Schwarz ZVB8, à un prix bien plus abordable.

• Pratique : Possibilité d'enregistrer des données via une carte MicroSD pour une consultation ultérieure.

Le TinyVNA LiteVNA 64 est donc un outil performant et accessible pour les professionnels de l'électronique, les radioamateurs et les passionnés qui ont besoin de mesures précises dans une large plage de fréquences.
